Vízszintes és függőleges szivattyúk: A legfontosabb különbségek megértése

Vízszintes és függőleges szivattyúk a különféle iparágakban használt szivattyúk két leggyakoribb típusa, a vízkezeléstől és a mezőgazdaságtól a gyártásig. Mindkettő a mozgó folyadékok elsődleges funkcióját szolgálja, de különálló terveik, orientációik és operatív jellemzők jelentős különbségeket eredményeznek alkalmazásukban és teljesítményükben.

Ennek a cikknek a célja, hogy feltárja ezeket a kulcsfontosságú megkülönböztetéseket, egyértelmű összehasonlítást biztosítva ezekről tervezés, előnyök, hátrányok és tipikus felhasználási esetek - Ezeknek a különbségeknek a megértésével az olvasók jobban felkészülnek arra, hogy megválaszthassák a legmegfelelőbb szivattyút sajátos igényeikhez, biztosítva az optimális hatékonyságot, a megbízhatóságot és a költséghatékonyságot.

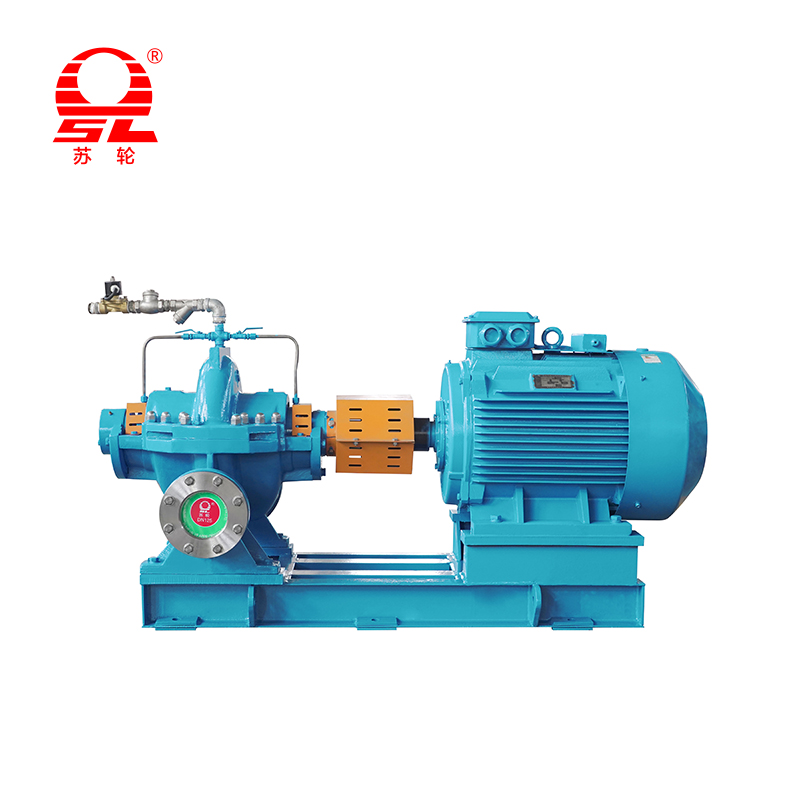

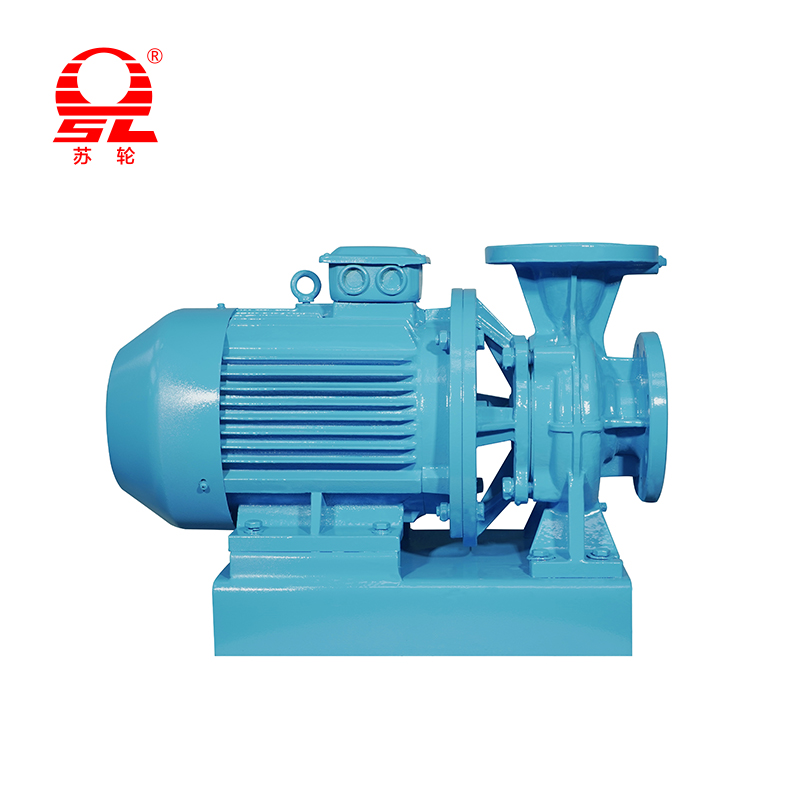

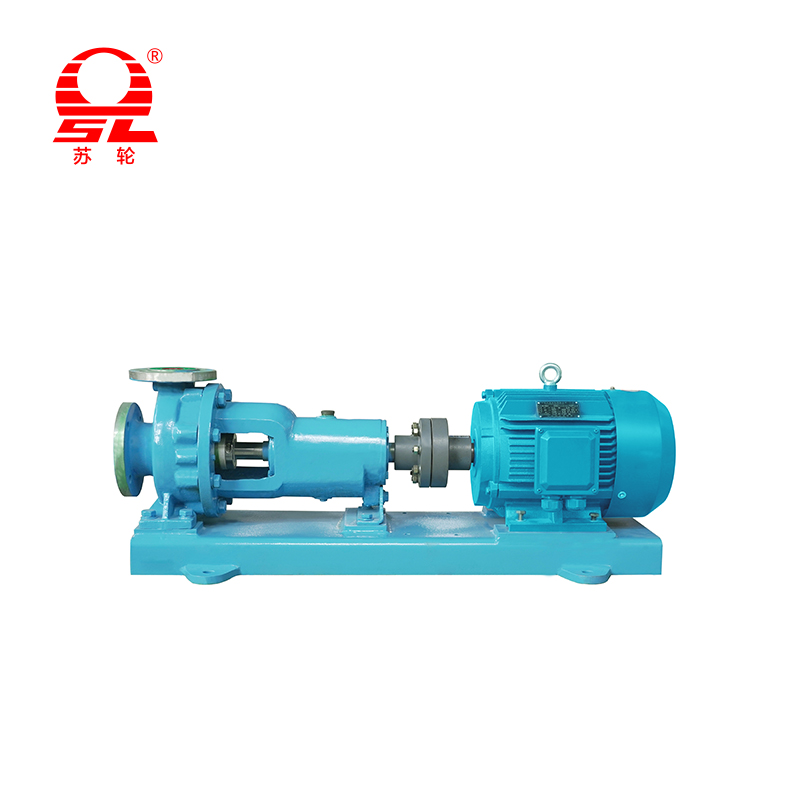

Mi az a vízszintes szivattyú?

A vízszintes szivattyú olyan típusú szivattyú, ahol a A szivattyú tengely vízszintesen van orientálva - Ez a kialakítás vitathatatlanul a leggyakoribb és felismerhető szivattyúkonfiguráció. A folyadék belép a járókerék közepén lévő szivattyúba, és derékszögben üríti ki a szívóvezetékhez.

Általános példa a vízszintes centrifugális szivattyú , amely egy -ragó járókeréket használ a folyadék sebességének és nyomásának növelésére. Nagyon sokoldalúak és széles körben használják az olyan alkalmazásokban, mint például vízellátási rendszerek, öntözés, ipari folyadékátvitel és kémiai feldolgozás - Egyértelmű kialakításuk lehetővé teszi az alkatrészekhez való könnyű hozzáférést, ami egyszerűsíti a karbantartást és a javítást.

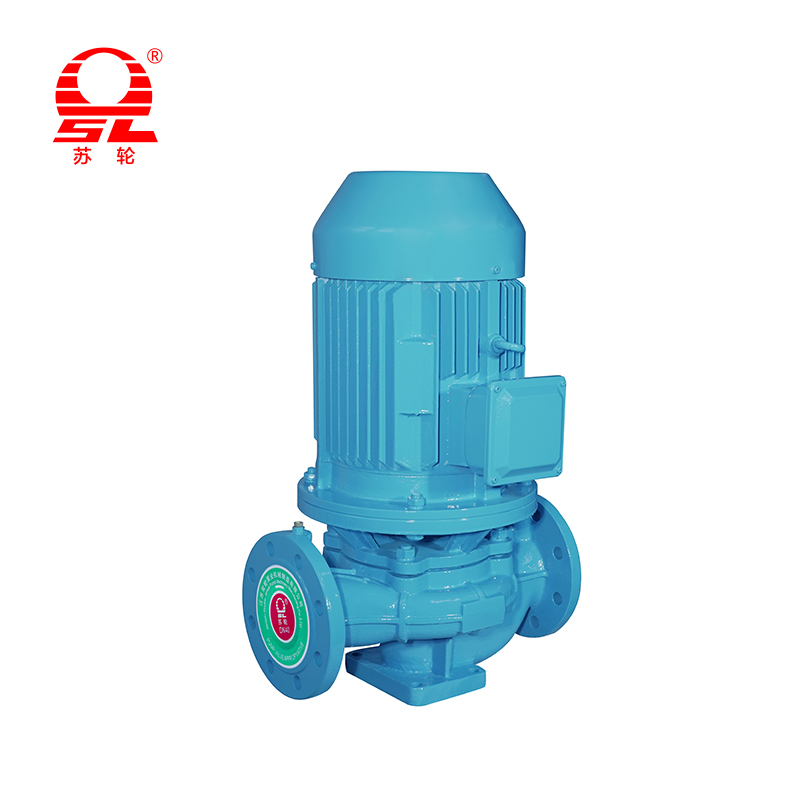

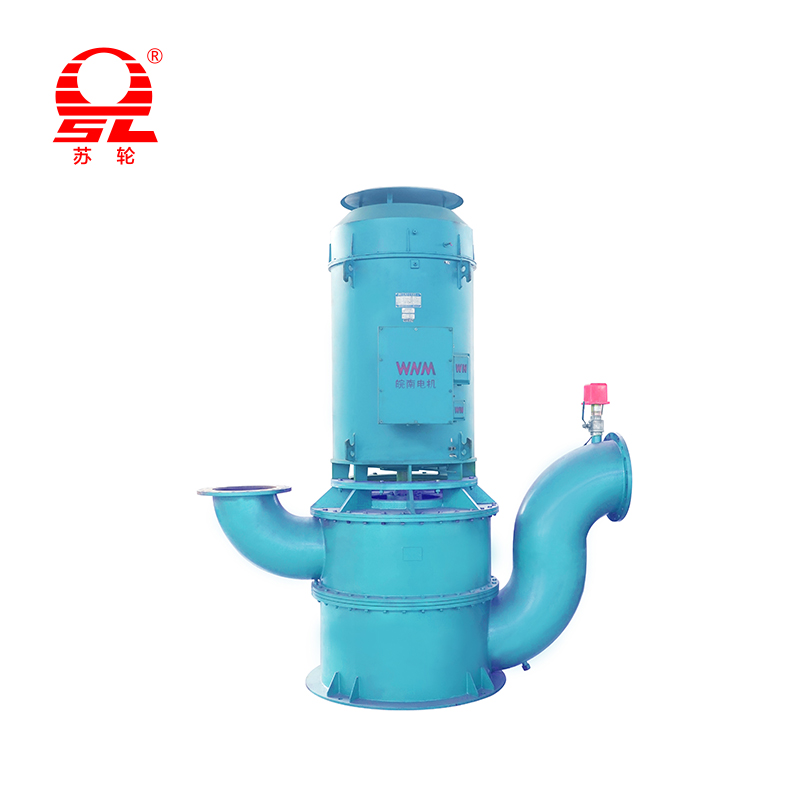

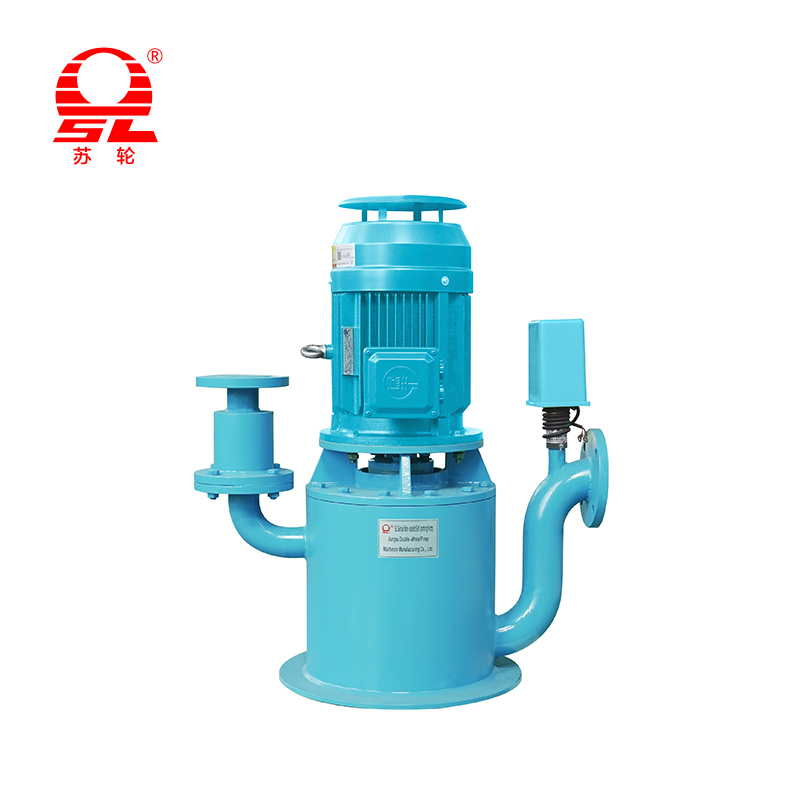

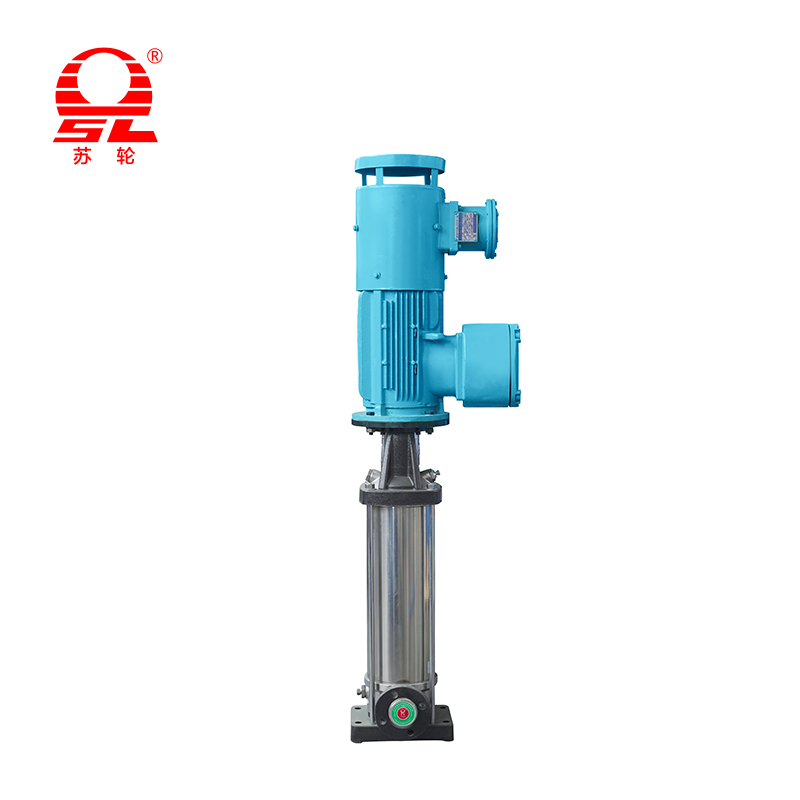

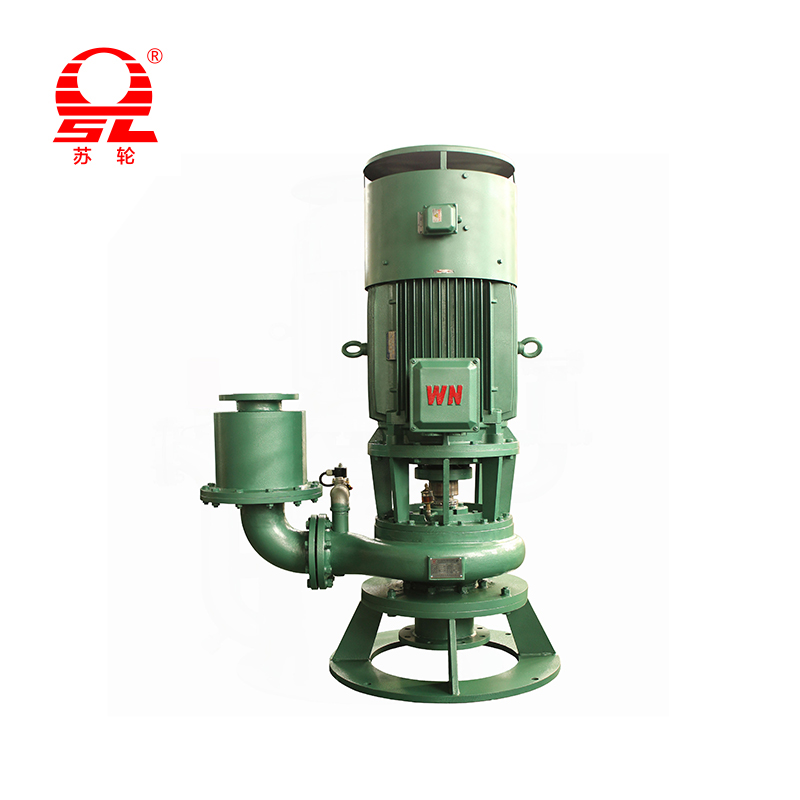

Mi az a függőleges szivattyú?

A függőleges szivattyú egy szivattyú, ahol a A szivattyú tengelye függőlegesen van orientálva - Ez az orientáció lehetővé teszi a szivattyú kisebb lábnyomba történő felszerelését, így ideális a szűk helyekhez. A szivattyú részben vagy teljesen elmerülhet a folyadékba.

Kiváló példa a függőleges turbina szivattyú , amelyet gyakran mély kútokban vagy olajteknőben használnak. Egy másik típus a merülő szivattyú , amely teljesen belemerül a folyadékba. A függőleges szivattyúkat általában olyan alkalmazásokhoz használják, ahol a folyadékforrás a talajszint alatt van, például mély kút pumpálás, szennyvízkezelés és tűzvédelmi rendszerek - Tervezésük elősegíti a magas hőmérsékletű folyadékokkal vagy a rendelkezésre álló korlátozott helyekkel kapcsolatos kérdések megoldását.

A vízszintes és a függőleges szivattyúk közötti legfontosabb különbségek

Tervezés és konfiguráció: A legszembetűnőbb különbség az orientáció. Vízszintes szivattyúk van egy vízszintes tengely és általában egy alaplapra vannak felszerelve. Ez megkönnyíti a hozzáférést, de nagyobb alapterületre van szükség. Ezzel szemben: függőleges szivattyúk van egy függőleges tengely , a motvagy a szivattyú fölé szerelve. Ez a kialakítás lehetővé teszi számukra, hogy elmerüljenek vagy egy gödörbe vagy egy gödörbe telepítsék, jelentősen csökkentve a lábnyomát.

Helykövetelmények: Függőleges szivattyúk egyértelmű nyertes a helymegtakarításhoz. Mivel a motorjuk a szivattyú tetejére van rakva, sokkal kisebbek lábnyom összehasonlítva a vízszintes szivattyúkkal. Ez teszi a függőleges szivattyúkat ideálissá olyan felszerelésekhez, ahol a padló korlátozott, például kis növényekben vagy szivattyúházakban. Vízszintes szivattyúk többet igényel alapterület mind a szivattyú, mind a motor esetében, mivel egymás mellett vannak.

NPSH (nettó pozitív szívófej): NPSH A kavitáció elkerüléséhez szükséges a szivattyú szívónyílásánál lévő nyomás. Függőleges szivattyúk gyakran úgy tervezték, hogy a folyadékba merüljenek, amely pozitív szívófejet biztosít és kiváló NPSH teljesítmény - Ez alkalmassá teszi őket alacsony folyadékszintű alkalmazásokra vagy a forráspontjuk közelében lévő magas hőmérsékletű folyadékokkal. Vízszintes szivattyúk hajlamosabb lehet NPSH -kérdések , mivel ezeket gyakran a folyadékforrás alá kell helyezni a megfelelő szívási nyomás biztosítása érdekében, ami nem mindig megvalósítható.

Telepítés és karbantartás: Telepítés for vízszintes szivattyúk általában egyszerűbb és kevésbé összetett. Könnyebben kiegyenlíthetők és igazíthatók. Alkatrészeik könnyen hozzáférhetők, készítik karbantartás és javítás egyenes. -Ra függőleges szivattyúk , A telepítés összetettebb lehet, különösen a mély kút vagy a merülő típusok esetében, gyakran speciális emelőberendezéseket igényel. Karbantartás Szintén kihívást jelent, mivel a járókerék és más merülő alkatrészek hozzáférése nehéz és időigényes lehet.

Alkalmazások: Vízszintes szivattyúk hihetetlenül sokoldalúak, és a széles körű alkalmazások számára választhatják a választást, beleértve vízellátás, öntözés és ipari folyadékátadás ahol folyamatos áramlásra van szükség. Függőleges szivattyúk Excel meghatározott alkalmazásokban, különösen azoknál, amelyek részt vesznek Alacsony NPSH körülmények, mély kút pumpálás, szennyvízkezelés , és más forgatókönyvek, ahol a folyadékforrás a szivattyú helye alatt van. Ezeket is széles körben használják tűzvédelmi rendszerek Mivel megbízhatóak és nem igényelnek külső alapozó rendszert.

Hatékonyság és költség: A hatékonyság Mindkét szivattyútípus nagyon magas lehet, de ez inkább az adott tervtől és alkalmazástól függ. Viszont, vízszintes szivattyúk Általában a szokásos folyadékátvitel hatékonysága szempontjából enyhe előnye van, elsősorban az egyszerűbb kialakítás miatt. Függőleges szivattyúk Bizonyos esetekben a hosszabb tengely és a csapágy súrlódása miatt alacsonyabb hatékonyság lehet. Szempontjából költség , a kezdeti vételár a vízszintes szivattyú gyakran alacsonyabb. Azonban a teljes megfontolásakor működési költség , A függőleges szivattyúk hosszú távon gazdaságosabbak lehetnek az alacsony NPSH alkalmazásokhoz, elkerülve a drága szívóoldali módosítások szükségességét.

Paraméter -összehasonlító táblázat

Előnyök és hátrányok

Vízszintes szivattyúk

Előnyök

• Könnyű karbantartás: Az elsődleges alkatrészek könnyen hozzáférhetőek, egyszerűsítve a rutin karbantartást, ellenőrzéseket és javításokat. Ez csökkenti az állásidőt és a munkaerőköltségeket.

• Nagy hatékonyság: A szokásos folyadékátviteli alkalmazásokhoz a vízszintes szivattyúk gyakran hatékonyabbak az egyszerűbb és közvetlenebb áramlási út miatt.

• Sokoldalúság: Nagyon sokoldalúak és széles körben kaphatók különböző méretekben és konfigurációkban, így ezek alkalmassá válnak az alkalmazások széles skálájára.

• Alacsonyabb kezdeti költség: Sok esetben a vízszintes szivattyú kezdeti vásárlási és telepítési költsége alacsonyabb, mint a hasonló kapacitású függőleges szivattyú.

Hátrányok

• Nagyobb lábnyom: Több alapterületre van szükségük, ami jelentős korlátozást jelenthet a korlátozott helyekkel rendelkező létesítményekben.

• NPSH -kérdések: Inkább hajlamosak a nettó pozitív szívófejek problémáira, gondos telepítést igényelnek, és néha alacsonyabb elhelyezést igényelnek, mint a folyadékforrás, hogy megakadályozzák a kavitációt.

• Nem merülhető: A vízszintes szivattyúkat nem úgy tervezték, hogy a folyadékba merüljenek, korlátozva bizonyos alkalmazásokban, például mély kutakban vagy olajteknőben.

Függőleges szivattyúk

Előnyök

• Kisebb lábnyom: Függőleges, egymásra rakott kialakításuk lényegesen kevesebb alapterületet igényel, így ideálissá válik a szűk terekbe történő telepítésekhez.

• Jobb NPSH teljesítmény: Azáltal, hogy a folyadékba merülnek, akkor természetüknél fogva jobb NPSH teljesítményük van, ami megakadályozza a kavitációt, és döntő jelentőségű a magas hőmérsékleten vagy illékony folyadék kezelésében.

• Hatékony az egyes alkalmazásokhoz: Rendkívül hatékonyak az olyan alkalmazásokhoz, mint a mély kút szivattyúzás és az olajteknő -vízelvezetés, ahol a folyadékforrás a szivattyú alatt van.

• Nincs szükség alapozásra: Alkotáskor önmagukban vannak, kiküszöbölve a külső alapozó rendszerek szükségességét.

Hátrányok

• Komplex karbantartás: A merülő alkatrészek elérése nehéz és időigényes lehet, speciális emelő berendezésekhez, valamint a karbantartási költségek és az állásidő növelése.

• Magasabb kezdeti költség: A kezdeti költség magasabb lehet speciális tervezési és telepítési követelményeik miatt.

• Az alacsonyabb hatékonyság lehetősége: Noha a függőleges szivattyú hatékonysága rendkívül hatékony, néha alacsonyabb lehet, mint a vízszintes szivattyú standard átviteli forgatókönyveiben a hosszabb tengely és a megnövekedett csapágy súrlódása miatt.

A megfelelő szivattyú kiválasztása

Figyelembe veendő tényezők

• Áramlási sebesség és fejkövetelmények: Határozza meg a szükséges folyadékmennyiséget (áramlási sebesség) és azt a magasságot, amelyhez fel kell emelni (fej). Ezek alapvető fontosságúak a szivattyú méretezéséhez.

• Elérhető hely: Értékelje ki a szivattyú és annak motorjának rendelkezésre álló fizikai teret. Ha a padlóterület korlátozott, akkor a függőleges szivattyú lehet az egyetlen életképes lehetőség.

• Folyadékjellemzők: Vegye figyelembe a szivattyúzandó folyadék típusát (például tiszta víz, szennyvíz, vegyi anyagok, magas hőmérsékletű folyadékok). Ez befolyásolja az anyag kiválasztását és a szivattyú típusát.

• Költségvetés: Értékelje meg a kezdeti vásárlási költségeket, a telepítési költségeket, valamint a hosszú távú működési és karbantartási költségeket.

Mikor válasszon egy vízszintes szivattyút Válasszon egy vízszintes szivattyút, amikor:

• Az alapterület nem korlátozó tényező.

• A folyadékforrás a szivattyú helyén vagy felett van.

• A karbantartás és a javítás egyszerűsége a kiemelt prioritás.

• Az alkalmazás sokoldalú, standard folyadékátviteli megoldást igényel.

Mikor válasszon egy függőleges szivattyút Válasszon egy függőleges szivattyút, amikor:

• Az alapterület korlátozott.

• A folyadékforrás a szivattyú alatt van (pl. Mély kút, olajnemű).

• Az NPSH kritikus aggodalomra ad okot, például a magas hőmérsékletű folyadékokkal.

• A szivattyút el kell meríteni az alkalmazáshoz (például vízelvezetés, szennyvíz).

Karbantartási tippek mindkét típusú szivattyúra

Általános karbantartási iránymutatások

Nem számít a szivattyú típusától, a következetes karbantartás elengedhetetlen a hosszú élettartam és a hatékonyság szempontjából. A megelőző karbantartási ütemterv Mindig meg kell határozni, beleértve a napi, heti és havi ellenőrzéseket is. A legfontosabb feladatok a következők:

• Vizuális ellenőrzés: Rendszeresen ellenőrizze a szivárgásokat, a szokatlan zajokat és a túlzott rezgést. Ezek gyakran a probléma első jelei.

• Kenés: Győződjön meg arról, hogy az összes csapágy és a mozgó alkatrész a gyártó ajánlásainak megfelelően megfelelően kenhető. A túlkártya ugyanolyan káros lehet, mint az alsó kanyargók.

• Teljesítményfigyelés: Tartson naplót a kulcsfontosságú mutatókról, mint például áramlási sebesség, nyomás és hőmérséklet - Ezeknek a leolvasásoknak a változása jelezheti az alapvető kérdést.

• Ellenőrizze a tömítéseket és a tömítéseket: Ellenőrizze a tömítéseket és a tömítéseket a kopás vagy szivárgás jeleit, és azonnal cserélje ki azokat a folyadékveszteség és a rendszer károsodásának megakadályozása érdekében.

• Tisztaság: Tartsa tisztán a szivattyút és a környező területét, hogy megakadályozza a szennyeződések és a törmelék felhalmozódását, amelyek bejuthatnak a szivattyúba, és eltömődést vagy károkat okozhatnak.

Különleges tippek a vízszintes szivattyúkhoz

A vízszintes szivattyúk kialakítása viszonylag egyszerű karbantartást eredményez.

• Igazítás: Rendszeresen ellenőrizze és javítsa ki a szivattyú és a motor igazítását. Az eltérés a rezgés, a korai csapágy kopásának és a tömítés meghibásodásának általános oka.

• Alapítvány és alaplap: Győződjön meg arról, hogy a szivattyú alaplapja és alapja biztonságos és szintű. A mozgás vagy a laza alapok eltéréshez és rezgéshez vezethetnek.

• NPSH: Nagy figyelmet fordítson a szivattyú szívási oldalára. A eldugult szűrő or a részben zárt szelep korlátozhatja az áramlást és kavitációt okozhat, ami zajhoz és a járókerék károsodásához vezet.

Konkrét tippek a függőleges szivattyúkhoz

A függőleges szivattyúk fenntartása egyedi kihívásokat jelent azok tájolása és helyük miatt.

• A tengely merőlegessége: Ellenőrizze, hogy a tengely tökéletesen merőleges -e. Bármely kifutási vagy eltérés túlzott rezgést és a csapágyak károsodását okozhatja.

• Csapágy kenés: Figyeljen a kenési rendszerre, különösen az olajköltött függőleges szivattyúk esetében. A motornak tökéletesen függőlegesnek kell lennie, hogy az olaj megfelelően kenje a csapágyakat.

• Merült alkatrészek: Merülő vagy mélygombos szivattyúk esetén a karbantartás összetettebb, mivel a szivattyút ki kell húzni a folyadékforrásból. Ehhez gyakran speciális berendezéseket és szakértelmet igényel.

• Alapítvány és fugázás: Győződjön meg arról, hogy a szivattyú alapja és a fugázás szilárd és biztonságos. A szilárd alapok kritikus jelentőségűek a rezgés minimalizálása és a szivattyú szerkezeti károsodásainak megakadályozása érdekében.
